どんなダイヤモンドツールがありますか？

ダイヤモンドには、非常に高い硬度と耐摩耗性、低摩擦係数、高弾性弾性率、高い熱伝導率、低熱膨張係数、および非鉄金属との親和性が低いという利点があります。現在、非常に硬度が高いツール材料です。では、どのようなタイプのダイヤモンドツールがありますか？ Zhongyedaの編集者をフォローして、見てみましょう！

ダイヤモンドツールの種類：

ダイヤモンドツールツール構造に従って分割されます。主にツール、ミリングカッター、リーマー、ドリルビット、コーティングツール、その他の非標準形成ツールに使用されます。

1。ダイヤモンドブレード

1。標準ブレード：単結晶ダイヤモンドブレードは、主に単一点ダイヤモンド旋盤またはその他の精密旋盤に使用されます。非鉄金属を処理すると、表面の粗さはRZ0.1-0.05μmに達する可能性があります。ポリクリスタリンダイヤモンド（PCD）ブレードは、主に回転と退屈のために、旋盤、機械加工センターなどで一般的に使用されます。従来の合金ブレードと比較して、より高い飼料と線形速度を使用できます。ブレードの寿命も、炭化物の刃と比較して大幅に改善されています。同時に、PCDブレードで処理されたワークピースの表面仕上げは、せいぜいRA0.2に達することができます。

2。非標準の刃：主に複雑な構造、厳密な耐性要件、複雑な処理手順を備えたいくつかの労働条件に使用されます。機械式多結晶ダイヤモンド（PCD）非標準ブレードの使用は、処理効率を大幅に改善できます。同時に、マシンクランプ構造を使用すると、生産コストを削減できます。

2。ダイヤモンドミリングブレード

ポリクリスタリンダイヤモンド（PCD）ミリングブレード、ミリングカッターディスクまたはミリングカッターロッドは、一般に飛行機と階段を粉砕するために使用されます。線形速度は、2500〜3000m/minの高さになります。炭化物の刃と比較して、ツールの寿命は5〜10回増加します。これは、自動車アルミニウム合金シリンダーヘッド、オートバイ箱、金型飛行機などの非鉄金属表面ミリングの選択です！価格パフォーマンス比は非常に適しています。

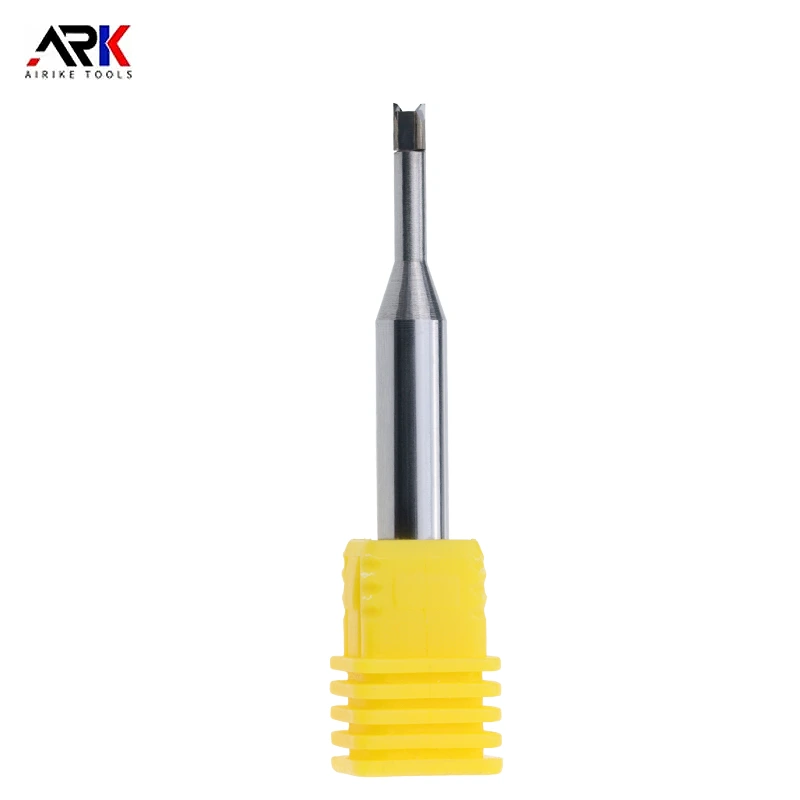

3。ダイヤモンドロッドミリングカッター

ダイヤモンドロッドミリングカッターは、単結晶ダイヤモンドミリングカッターと多結晶ダイヤモンド（PCD）ミリングカッターに分割されています。

多結晶ダイヤモンド（PCD）ロッドミリングカッターは、2つのタイプに分割されています。 1つは、スルーセンターミリングカッターで、軸に沿ってワークピース表面を垂直に浸透させるために使用できます。ピットのようなワークピースを製粉すると、効率が大幅に改善されます。もう1つは、非スルー中心のミリングカッターです。このタイプのフライス式カッターは、一般に放射状にワークピースにカットされ、CNCプログラミングを介してボス、ステップ、表面、その他の部品をミルズします。

4。ダイヤモンドリーマー

一般的に直径のサイズに基づいたダイヤモンドリーマーは、合金マトリックスまたはスチールマトリックスを使用し、切断エッジの数は2つ以上です。

このタイプのツールは、主に、厳格な耐性要件と高い仕上げ要件を備えたホールの処理に使用されます。穴とブラインドホールの両方を処理できます。このタイプのツールによって処理された穴の仕上げは、RA0.1まで到達できます。

5。ダイヤモンドドリルビット

多結晶ダイヤモンド（PCD）ドリルビットは、通常、直径に応じて合金または鋼基板で作られています。ワークピースには、Polycrystalline Diamond（PCD）ドリルビットドリル穴を直接ドリルします。ワーク自体に穴はなく、精度の要件は高くありません。 PCDドリルビットは、センター機器の機械加工にのみ適しています。

Polycrystalline Diamond（PCD）ドリルビットには、主に：PCDホール拡張ドリルビット、PCDステップドリルビット、PCDツイストドリルビット、PCDフラットボトムドリルビットなどが含まれます。

6。ダイヤモンドコーティングツール

ダイヤモンドコーティングツールは、CVDメソッドを使用して、セメント炭化物やセラミックなどの基板に1〜25μmのダイヤモンドフィルムを直接堆積します。複雑な幾何学的形状を備えたツールに使用でき、処理が困難な材料を処理するための理想的なツールです。

コーティングに適したツールタイプ：ブレード、フライスカッター、ドリルビット、リーマー、カッターの形成など。

7。ダイヤモンド形成ツール

多結晶ダイヤモンド（PCD）形成ツールは、ロータリーツールに属します。その利点は、処理効率が高いことです。複数のステップ穴を同時に粉砕し、比較的正確な幾何学的許容範囲を確保できます。異なる処理方法に従って2つのタイプに分かれています。 1つは軸方向の処理と1回限りの形成です。もう1つは、CNCプログラミングと軌道処理です。ツールホルダーには、BTハンドル、HSKハンドル、ストレートハンドルなどがあります。

上記のタイプのダイヤモンドツールはここで共有されています。大きなパフォーマンスの違いを持つダイヤモンドツールには多くの種類があります。また、さまざまなタイプのダイヤモンドツールの構造、準備方法、およびアプリケーションフィールドに大きな違いがあります。
