Tスロットカッターの位置合わせ方法は？

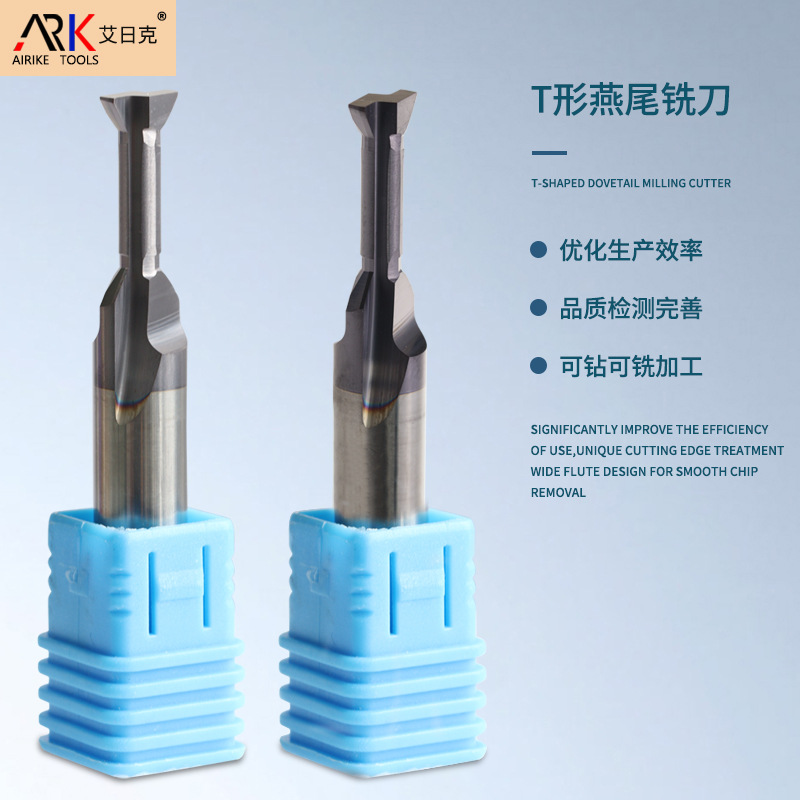

T スロット カッター。T スロット フライス カッターまたは半円形フライスとも呼ばれます。フライスカッター、T スロットと横溝を加工するための重要なツールです。金型の製造や機械加工で広く使用されており、加工の精度と効率を確保するには適切な位置合わせが不可欠です。では、Tスロットカッターの位置合わせの方法をご存知ですか？

具体的な方法は以下の通りです。

I. アライメント前の準備

工作機械の主軸の精度や安定性を確認し、緩みやぐらつきがないか確認してください。工具と治具を洗浄し、油や汚染物質を取り除きます。ツールプリセッタ、ダイヤルインジケータ、ゲージブロックなどの補助ツールを準備し、正確なツール設定の基礎を築きます。

II.基本的なツール設定手順

まず、ツールをインストールします。確実に取り付けてくださいTスロットカットr 加工時の緩みを防止するために主軸に取り付けられています。

2 番目に、工具の位置合わせ: ダイヤル インジケータまたは工具設定デバイスを使用して工具の位置を調整し、ワークピースの加工基準と位置を合わせます。これは工具設定の重要なステップです。

第三に、工具高さの設定: 溝の深さが図面の仕様を満たすように、加工要件に従って切り込み深さを決定します。

Ⅲ．さまざまなシナリオに対応したツール設定テクニック

標準的なTスロット加工の場合は、直接工具をセットする方式を採用し、目視と簡易測定により位置を決定します。高精度のキー溝加工には、ツールプリセッタやダイヤルインジケータによる精密な工具設定が必要です。 UG のようなソフトウェアは、プリセット フライス加工のツール パスをボトムアップからシミュレートし、複雑な溝加工に対応して効率と精度を向上させることができます。

IV.予防

品質や安全性の問題が緩むのを防ぐために、常に確実にツールをクランプしてください。工具やワークを傷つけないよう、工具のセットは静かに行ってください。クリーンなツール設置環境を維持します。高精度の加工を行う場合は、精度への熱の影響を最小限に抑えるために、温度管理された環境で作業を実行してください。

全体として、T スロット カッターの工具設定は高度な技術的な作業であり、オペレーターには広範な専門知識と実務経験が必要です。

正しい工具設定方法と技術を習得することで、加工の品質と効率を効果的に高め、工具寿命を延ばし、企業に大きな経済的利益をもたらすことができると信じています。
